KGSF-Ⅲ型铺轨机可控硅整流装置技术描述
KGSF-Ⅲ型铺轨机可控硅整流装置，是专为铁道部门铺轨机、架桥机配套，将柴油发电机供电的交流电整流为可控直流电，为直流电机提供电能的电源设备。本装置采用数字控制技术，系统由可控硅功率单元 + 数字调节器等部分构成，具有输入电源无相序要求、调压范围宽、波形对称度好、控制精度高、触发功率大、抗干扰能力强、工作稳定可靠、维修方便等显著特点。

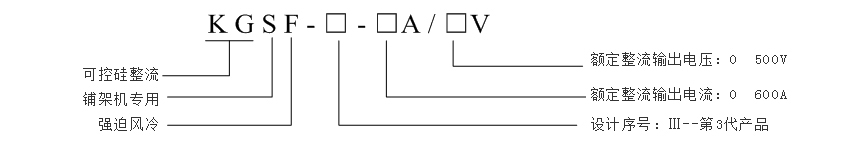

一、产品型号说明
二、主要技术指标
交流输入额定电压：三相四线AC380V （-10%，+15%，柴油发电机供电）
交流输入额定频率： 50Hz
直流额定输出电压: 461V
直流额定输出电流: 200A、300A、400A、500A、600A
直流输出电压调节范围: 0%～100%
柜体尺寸（高*宽*深）：
柜体颜色：RAL7011（铁灰）
三、使用环境
海拔高度: 不超过2000米
环境温度： -5℃～45℃
相对湿度： 95%（25）℃
地震等级： 7级
安装地点： 铺轨机组车体上
防护等级： IP23
四、主要性能特点及功能
整流系统由三相全控桥功率单元+ 数字调节器+开关稳压电源（双）等部分构成，具有完善的整流触发调节、系统过流保护、输入电源无相序要求等功能。
主回路可控硅功率单元选用6套KP500A/2500V晶闸管，压装于SF12/SF15散热器内，抽屉式结构；散热方式为轴流风机强迫风冷。
数字调节器由超大规模集成电路的智能芯片和高速模数转换器等芯片构成，具有输入电源无相序要求、工作电压范围宽、波形对称度好、控制精度高、触发功率大、抗干扰能力强、工作稳定可靠等显著特点；且采用PLC机箱式结构，35mm标准卡轨式安装，菲尼克斯可拔插接线端子，接触可靠，拆装方便。
开关稳压电源选用台湾明纬产品，具有输入电压范围宽，可靠性高，卡轨式安装等优点，且采用2台电源并联供电，以提高设备运行可靠性。
系统具有零位锁定功能，即每次停车后再次开车，给定电位器必须反时针旋到头后系统才可正常工作。若给定电位器不回零，则输出电压亦为零，以此防止系统飞车。
系统具有内给定或外给定功能。当钮子开关设在外给定位置，在司机室可调节直流输出电压，并在外附指针式电压/电流表上可显示相应数值。
